Sistem Tambat Dermaga Apung: Angkur, Tiang Pemandu, dan Rantai

Dermaga apung dirancang untuk naik turun mengikuti muka air. Namun, ia tidak boleh hanyut, berputar, atau bergeser terlalu jauh saat diterpa angin dan arus. Keseimbangan antara "boleh bergerak" dan "harus tetap di tempat" inilah yang diatur oleh sistem tambat dermaga apung.

Sayangnya, urusan tambat sering baru dipikirkan setelah ukuran dermaga ditetapkan. Padahal, kondisi dasar perairan dan kedalaman bisa mengubah desain secara signifikan. Artikel ini menjelaskan prinsip umum tiga komponen utama mooring ponton dan faktor yang memengaruhi pilihannya.

Fungsi Sistem Tambat pada Dermaga Apung

Secara umum, sistem tambat dermaga apung bertugas:

• menjaga dermaga tetap pada posisi rencananya;

• menahan gaya horizontal dari angin, arus, gelombang, dan kapal yang bersandar;

• memberi ruang bagi dermaga untuk naik turun saat muka air berubah;

• mengurangi beban kejut pada sambungan antarponton.

Alasan dermaga apung mengikuti muka air sudah dibahas dalam artikel mengapa dermaga apung jadi kunci fleksibilitas pelabuhan kapal. Di sini, fokusnya adalah cara menahan dermaga tersebut agar tetap di tempatnya.

Komponen Utama: Angkur, Tiang Pemandu, dan Rantai

Angkur Dermaga Apung

Angkur adalah titik tahan di dasar perairan. Bentuknya beragam, misalnya blok pemberat beton yang mengandalkan beratnya sendiri, atau angkur yang dibenamkan ke dalam material dasar. Angkur dihubungkan ke dermaga melalui rantai atau tali.

Tiang Pemandu

Tiang pemandu (guide pile) dipasang tegak di dasar perairan. Dermaga kemudian dihubungkan dengan cincin atau rangka pemandu yang dapat meluncur naik turun di sepanjang tiang. Cara ini membatasi gerak horizontal dengan cukup ketat, sehingga sering dipertimbangkan di perairan yang dasarnya memungkinkan pemancangan.

Rantai dan Tali

Rantai dan tali menghubungkan dermaga ke angkur atau ke struktur di darat. Secara umum, bobot rantai membantu meredam hentakan, sedangkan tali sintetis lebih ringan dan elastis. Panjang dan sudut pemasangannya perlu memperhitungkan perubahan muka air agar dermaga tidak tertahan ke bawah saat air naik.

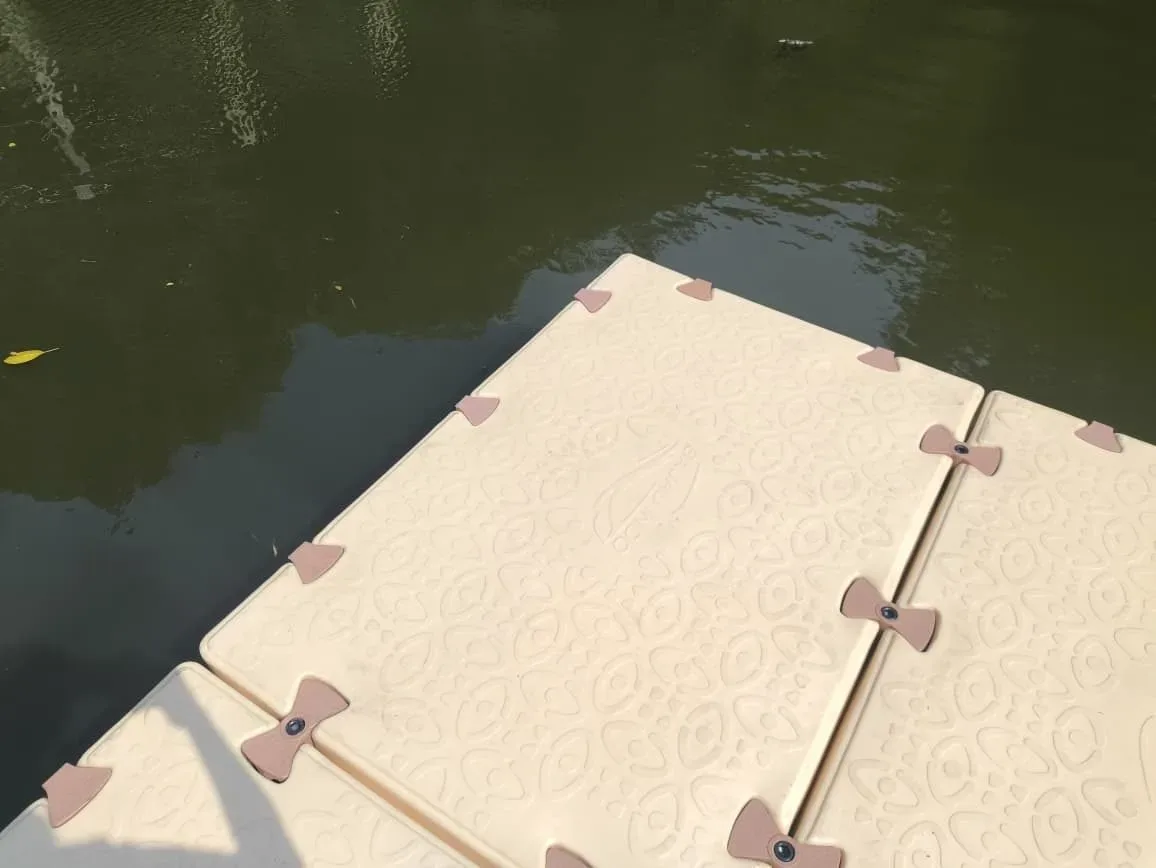

Dermaga Nusa Dock di TWA Mangrove PIK. Sumber: dokumentasi Bajau Indo

Setiap lokasi menuntut kombinasi yang berbeda. Dermaga modular seperti Nusa Dock di perairan tenang kawasan mangrove, misalnya, menghadapi kondisi yang tidak sama dengan dermaga di laut terbuka.

Perbandingan Umum Metode Tambat Ponton

• Angkur + rantai/tali — Cocok secara umum untuk: Perairan lebih dalam atau dasar yang sulit dipancang; Hal yang perlu diperhatikan: Ruang gerak dermaga lebih besar; panjang rantai harus sesuai rentang muka air

• Tiang pemandu — Cocok secara umum untuk: Perairan dangkal hingga sedang dengan dasar yang bisa dipancang; Hal yang perlu diperhatikan: Membutuhkan pekerjaan pemancangan; tiang harus lebih tinggi dari muka air tertinggi

• Tambat ke darat atau struktur tetap — Cocok secara umum untuk: Dermaga kecil di tepi kolam, danau, atau kanal; Hal yang perlu diperhatikan: Bergantung pada kekuatan titik ikat di darat

Dalam praktiknya, satu dermaga bisa menggabungkan lebih dari satu metode tambat ponton.

Faktor yang Memengaruhi Pilihan Sistem Tambat

Tidak ada satu sistem tambat dermaga apung yang berlaku untuk semua lokasi. Empat faktor berikut biasanya menjadi bahan pertimbangan utama.

Kedalaman dan Rentang Muka Air

Semakin dalam perairan, semakin panjang tiang yang dibutuhkan, sehingga angkur dengan rantai sering menjadi alternatif. Rentang pasang surut atau fluktuasi muka air waduk menentukan panjang rantai dan tinggi tiang.

Jenis Dasar Perairan

Dasar berlumpur, berpasir, berbatu, atau berkarang memberi daya cengkeram yang berbeda. Karena itu, data dasar perairan sebaiknya diperoleh dari survei sebelum desain difinalkan.

Arus, Gelombang, dan Angin

Lokasi dengan arus kuat atau gelombang tinggi umumnya membutuhkan titik tambat lebih banyak dan komponen yang lebih kuat. Luas dermaga dan profil kapal yang bersandar juga memengaruhi besarnya gaya angin.

Fungsi Dermaga

Dermaga sandar kapal, misalnya yang tersusun dari Block Pod, menerima beban berbeda dibanding dermaga pejalan kaki di area wisata. Beban sandar kapal perlu masuk dalam perhitungan sejak awal.

Data Survei untuk Merancang Sistem Tambat Dermaga Apung

Sebelum memilih metode, kumpulkan data lapangan berikut:

• kedalaman di beberapa titik rencana dermaga;

• rentang muka air tertinggi dan terendah;

• jenis material dasar perairan;

• kondisi arus, gelombang, dan arah angin dominan;

• jenis serta ukuran kapal yang akan bersandar.

Data ini membantu tim teknis menentukan jumlah titik tambat, jenis angkur, dan panjang rantai. Tanpa data survei, desain sistem tambat dermaga apung hanya dapat bersifat perkiraan awal.

Pertanyaan yang Sering Diajukan

Apa perbedaan angkur dan tiang pemandu pada dermaga apung?

Angkur adalah titik tahan di dasar perairan yang dihubungkan ke dermaga dengan rantai atau tali. Tiang pemandu dipasang tegak, dan dermaga meluncur naik turun di sepanjang tiang. Secara umum, tiang pemandu membatasi gerak horizontal lebih ketat, sedangkan angkur memberi ruang gerak lebih besar.

Apakah dermaga apung di laut membutuhkan sistem tambat khusus?

Secara umum, dermaga di laut perlu memperhitungkan pasang surut, gelombang, dan arus, sehingga desain tambatnya dihitung khusus per lokasi. Pilihan metode bergantung pada kedalaman dan jenis dasar perairan.

Data apa yang dibutuhkan untuk merancang sistem tambat ponton?

Data dasarnya meliputi kedalaman, rentang muka air, jenis dasar perairan, kondisi arus dan gelombang, serta jenis kapal yang akan bersandar. Data ini idealnya diperoleh dari survei lokasi.
